摘 要： 摘要：通過對深度處理工藝中微濾、超濾、反滲透的處理效果和經濟效益分析，選取最佳處理單元，確保神渭管道富余煤漿應用工程蒲城站水處理項目出水水質達到蒲化水庫水質要求。 關鍵詞：微濾 超濾 反滲透 前言 蒲城終端站新建處理規模為220m3/h的廢水處理站，
摘要：通過對深度處理工藝中微濾、超濾、反滲透的處理效果和經濟效益分析，選取最佳處理單元，確保神渭管道富余煤漿應用工程蒲城站水處理項目出水水質達到蒲化水庫水質要求。
關鍵詞：微濾 超濾 反滲透
前言
蒲城終端站新建處理規模為220m3/h的廢水處理站，用于處理蒲化提濃廢水和蒲城終端站新增濃縮廢水，后續除硬單元和深度處理單元處理規模為465m3/h(包括現有廢水處理站過濾后排水)。提濃廢水和濃縮廢水處理主要是針對煤粉塵等懸浮物的處理，處理工藝主要為沉淀、過濾等。因?yàn)槠鸦畮斓娜胨|(zhì)要求較高，提濃廢水和濃縮廢水經過沉淀、過濾處理工藝后，還需進一步進行除硬和深度處理。
2、工藝分析
深度處理工藝是否合理直接影響處理效果、回收水水質、運轉穩定性、投資、運轉成本及管理操作水平等。因此，必須結合工程實際情況，綜合考慮各方面因素，慎重選擇適宜的深度處理工藝，以達到最佳的處理效果和經濟效益，確保深度處理系統安全穩定高效運行。
目前水處理工程中主流的深度處理工藝主要有微濾、超濾和反滲透等。
(1)微濾(MF)
過濾精度一般在0.1-50微米，常見的各種PP濾芯，活性碳濾芯，陶瓷濾芯等都屬于微濾范疇，用于簡單的粗過濾，過濾水中的泥沙、鐵銹等大顆粒雜質，但不能去除水中的細菌等有害物質。濾芯通常不能清洗，為一次性過濾材料，需要經常更換。①PP棉芯：一般只用于要求不高的粗濾，去除水中泥沙、鐵銹等大顆粒物質。②活性碳：可以消除水中的異色和異味，但是不能去除水中的細菌，對泥沙、鐵銹的去除效果也很差。③陶瓷濾芯：最小過濾精度也只0.1微米，通常流量小，不易清洗。
(2)超濾(UF)
超濾是一種流體切向流動和壓力驅動的過濾過程，并按分子量大小來分離顆粒。超濾膜的孔徑大約在0.002~0.1微米范圍內。溶解物質和比膜孔徑小的物質能作為透過液透過濾膜，不能透過濾膜的物質被濃縮于排放液中。因此產水中含有水、溶解固體及小分子量物質，而膠體、懸浮顆粒、高分子量有機物、細菌、病毒和原生動物將被過濾去除，工藝設置上每套超濾裝置能獨立檢修。
超濾具有以下優點：
①膜過濾精度遠高于傳統過濾，可全部去除大于0.1μm的膠體和顆粒物;
②對懸浮顆粒、膠體、微生物、細菌、病毒的去除率近100%;
③對有機物的去除率達10~30%;
④受原水水質波動影響小，出水水質穩定;
⑤運行壓力低，節能效果顯著;
⑥設備占地空間小，僅為傳統工藝的1/5~1/3，可全自動運行;
(3)反滲透(RO)
反滲透是1960年美國加利福尼亞大學的洛布與素里拉簡發明的一項高新膜分離技術，其孔徑很小，大都≤10×10-10(10Å)，它能去除水中的分子量很小的鹽分、膠體、有機物、細菌、病毒等。它已廣泛用于苦咸水淡化、電子、醫藥用純水、飲用水、太空水、海水淡化、中水回用等行業領域的水處理。
相關期刊工推薦：《煤炭工程雜志》創刊于1954年，本刊為月刊。報道內容包括煤炭工業有關方針、政策、法規;交流煤炭工業基建體制深化改革經驗，報道工程項目建設、設計施工中的新成就、新經驗、新動向和各專業采用的新技術、新設備、新工藝、新材料的先進經驗。直接涉及到的專業有采礦、機電、機制、土建、選煤、環保、技經、管道運輸、公路、鐵路、橋涵、暖衛、給排水等。
反滲透亦稱逆滲透(RO)，是用一定的壓力使溶液中的溶劑通過半透膜分離出來。因?yàn)樗妥匀粷B透的方向相反，故稱反滲透。根據各種物料的不同滲透壓，就可以使大于滲透壓的反滲透法達到分離、提取、純化和濃縮的目的。反滲透(RO)膜過濾精度為0.0001微米左右。反滲透裝置由膜元件、壓力容器、儀表、管道、閥門、控制箱、儀表箱、電氣控制系統、機架等組成。
3、工藝確定

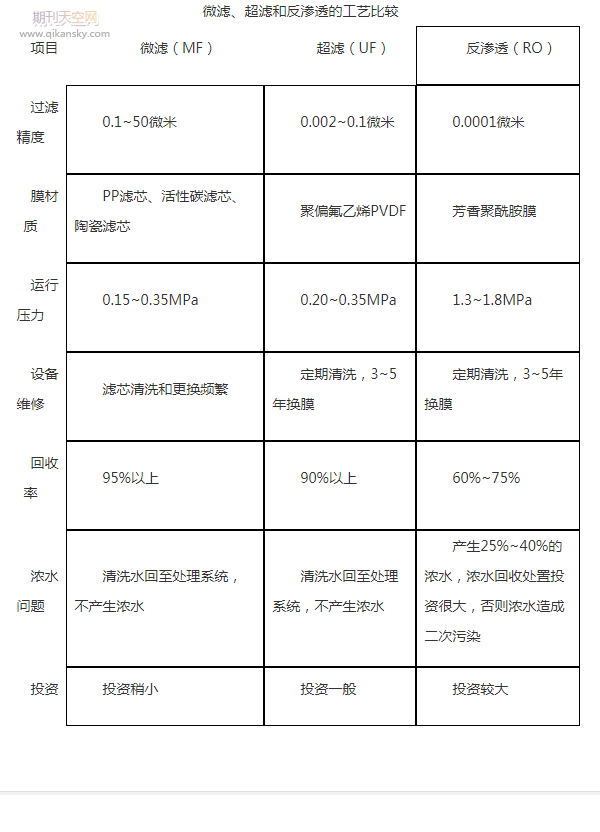

結合本項目的特點，對微濾、超濾和反滲透三種深度處理工藝進行分析比較：
通過上述幾個方面的比較，考慮到投資、出水效果、濃水問題、運行費用等，經綜合評價，深度處理工藝首選超濾(UF)工藝。
4、工藝路線
蒲城終端站處理工藝采用“預沉調節+絮凝沉淀+高效澄清(除硬)+無閥過濾+超濾”工藝，處理后的出水排至蒲化水庫。工藝流程框圖如下：
工藝流程說明：
煤漿提濃廢水首先進入預沉調節池(220m3/h)初步沉淀，同時調節水量、均化水質后由預沉調節池提升泵提升到絮凝沉淀池，在絮凝沉淀池反應區投加混凝劑PAC和絮凝劑PAM，在沉淀區進行高效固液分離沉淀，去除大部分煤粉塵等懸浮物和膠體物質后廢水進入中間水池。
新建水處理系統絮凝沉淀出水與現有水處理設施絮凝沉淀出水(220m3/h)進入中間水池混合后，經泵提升進入高效澄清池(500m3/h)，分別投加石灰、NaOH、NaCO3、PAC和PAM，通過混凝反應和固液分離，在高效澄清池中將大部分硬度轉化為不溶鹽類沉淀后去除，除硬后的廢水進入重力無閥過濾器，通過石英砂濾料的截留、吸附、過濾后進入清水池緩存，由超濾供水泵提升進入自清洗過濾器，保障超濾膜不被大顆粒物劃傷，然后再進入超濾裝置(510m3/h)，進一步去除水中膠體、懸浮顆粒、高分子量有機物、細菌、病毒和原生動物等物質，保障出水濁度<1NTU、SDI<3，超濾裝置出水自流進入超濾產水池，最后送至蒲化水庫回用。
預沉調節池和絮凝沉淀池的沉渣，由排泥泵輸送到煤泥貯池，泵送至煤漿提濃工序回用。高效澄清池的剩余污泥通過污泥泵進入污泥濃縮池，污泥濃縮池中的沉泥經過自然沉淀濃縮后由污泥進料柱塞泵送至高壓板框壓濾機進行脫水處理，脫水后的泥餅作為固廢外運處置。
污泥濃縮池上清液、板框壓濾液、板框沖洗水、過濾器反洗水和廢水處理站區清掃水等通過排水溝自流進入集水池，然后回流至調節池。——論文作者：趙文峰
