發(fā)布時間：2022-05-13所屬分類：建筑師職稱論文瀏覽：1次
摘 要： 摘要：本文通過對石屑和江砂進行研究發(fā)現(xiàn)用石屑配制的混凝土強度高內(nèi)部密實碳化深度小成型后表面光滑比普通混凝土性能優(yōu)異而且資源豐富價格低。 關(guān)鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度 0 前言 目前市場上砂資源缺乏細砂和特細砂占多數(shù)價格逐年
摘要：本文通過對石屑和江砂進行研究‚發(fā)現(xiàn)用石屑配制的混凝土強度高‚內(nèi)部密實‚碳化深度小‚成型后表面光滑‚比普通混凝土性能優(yōu)異‚而且資源豐富‚價格低。
關(guān)鍵詞：普通混凝土;石屑混凝土;石粉含量;摻量;坍落度;碳化深度
0 前言
目前市場上砂資源缺乏‚細砂和特細砂占多數(shù)‚價格逐年上升‚有的施工企業(yè)為了降低成本常用細砂和特細砂配制混凝土‚試件測試強度常低于設計強度‚增添了施工、監(jiān)理等單位的麻煩。經(jīng)研究‚用石屑代替砂澆注混凝土‚不僅比用砂配制的混凝土強度高‚而且具有密實度好、構(gòu)件表面光滑、造價降低等優(yōu)點。
1 實驗研究
1.1 原材料要求
1.1.1 水泥：用強度等級為32.5級以上的硅酸鹽水泥或普通硅酸鹽水泥。貯存期不超過三個月和無結(jié)塊的水泥。
1.1.2 碎石：碎石粒徑5～40單粒級‚級配應符合施工配合比的要求。

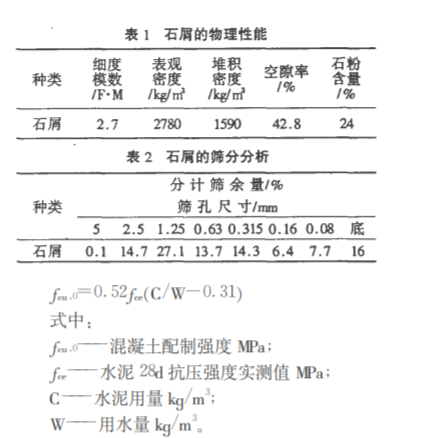

1.1.3 石屑：石屑細度模數(shù)不低于2.7‚滿足 II 區(qū)中級砂級配要求‚石粉含量用控制在24%以內(nèi)‚物理性能見表1‚篩分實驗結(jié)果見表2。
1.1.4 水：一般飲用水。
1.2 石屑混凝土配合比
1.2.1 石屑混凝土的配合比、試配、調(diào)整方法同普通混凝土的有關(guān)要求。實驗研究的配合比設計見表3。
1.2.2 石屑混凝土的配合比設計時‚水灰比宜按下式計算：
有關(guān)石屑混凝土的配合比設計參照《普通混凝土配合比設計規(guī)程》JGJ55-2000。
1.2.3 按配合比制作的試件標養(yǎng)后實測的力學性能值見表4。
1.2.4 用同等強度等級、同配合比、同條件養(yǎng)護、同齡期的普通混凝土試件實測的力學性能見表5‚ 與普通混凝土作對比。
相關(guān)知識推薦：怎么主動向編輯部申請撤稿
2 應用
主要采用當?shù)厣a(chǎn)的石屑‚石屑中要嚴格控制 含泥量‚石屑質(zhì)量是保證混凝土質(zhì)量的關(guān)鍵‚經(jīng)過試配、通過試配制作的試件經(jīng)標準養(yǎng)護28d‚從測試合格的試件中優(yōu)選作施工配合比。
3 結(jié)語
經(jīng)過實驗研究與實際應用得知‚石屑混凝土與普通混凝土比具有以下優(yōu)點：
(1)石屑混凝土的粘聚性、保水性、泌水性好于普通混凝土。
(2)石屑混凝土的抗壓強度、辟拉強度、軸心抗壓強度均比普通混凝土高。
(3)石屑混凝土的抗?jié)B性和抗凍性比普通混凝土高。
(4)石屑混凝土內(nèi)部密實‚碳化深度小。
(5)在滿足設計要求的強度與施工要求的稠度條件下‚采用石屑混凝土一般可降低成本15%左右。 ——論文作者：姜莉‚王磊‚朱輝
